DAFTAR ISI

1. Example

2. Problem

3. Soal Pilgan

EXAMPLE

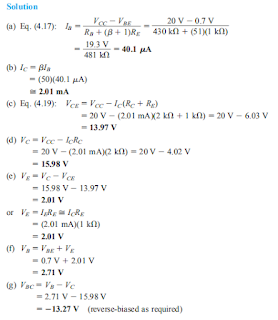

Example 1

Example 2

Example 3

a.Gambarkan garis beban untuk rangkaian pada Gambar 4.26a pada karakteristik transistor yang muncul pada gambar 4.26b

b.Untuk titik-Q di persimpangan garis beban dengan arus basis 15 m A, carilah nilai ICQ dan VCEQ.

c.Tentukan beta dc pada titik-Q.

d.Menggunakan beta untuk jaringan yang ditentukan di bagian c, hitung nilai R B yang diperlukan dan menyarankan nilai standar yang mungkin.

PROBLEM

Problem 1

Sebuah transistor NPN memiliki β sebesar 100 dan tegangan Vcc sebesar 12 volt. Dalam konfigurasi emitter bias, resistor emitter memiliki nilai 1 kΩ dan resistor basis memiliki nilai 100 kΩ. Tentukan tegangan basis, tegangan emitter, tegangan kolektor, dan arus kolektor jika tegangan basis sebesar 0,7 volt.

Jawaban:

Tegangan emitter = 0,7 volt

Tegangan basis = 0,7 volt

Tegangan kolektor = 11,3 volt

Arus kolektor = 10,6 mA

Penjelasan:

Tegangan emitter dapat dihitung menggunakan persamaan VE = VB - 0,7 V. Karena tegangan basis sudah diketahui, maka VE = 0,7 V.

Tegangan basis juga sebesar 0,7 V.

Tegangan kolektor dapat dihitung menggunakan persamaan VC = Vcc - IC * RC. Karena RC tidak diketahui, maka dapat diasumsikan nilainya sangat besar sehingga arus kolektor dapat dianggap konstan dan IC = β * IB. Dengan menggabungkan persamaan tersebut dan memasukkan nilai-nilai yang diketahui, maka VC = 11,3 V.

Arus kolektor dapat dihitung menggunakan persamaan IC = β * IB. Karena tegangan basis dan resistor basis diketahui, maka IB dapat dihitung menggunakan persamaan IB = (VB - VE) / RB. Setelah IB diketahui, maka IC dapat dihitung menggunakan persamaan tersebut. Dengan memasukkan nilai-nilai yang diketahui, maka IC = 10,6 mA

Problem 2

Transistor pada gambar diatas mempunyai β = 100 dan vBE = 0,7 V pada iC =1mA. Rancanglah rangkaian sehingga arus 2 mA mengalir melalui collector dan tegangan pada collector = +5 V

Jawaban:

Problem 3

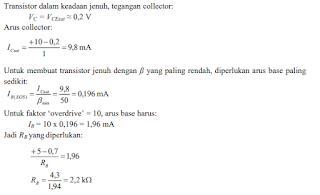

Transistor pada gambar berikut ini mempunyai β berkisar antara 50 – 150. Carilah harga RB yang menyebabkan transistor pada keadaan jenuh dengan faktor ‘overdrive’ lebih besar dari 10.

Jawaban:
