LA M3 ADDER INVERTING

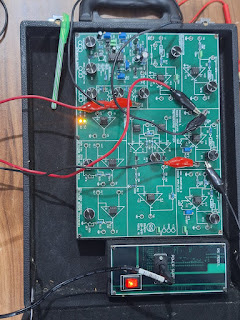

Pada operasi adder/penjumlahan sinyal secara inverting, input yang berada pada V1,V2,V3 di hubungkan dengan hambatan yaitu R1,R2, dan R3 yang masing-masingnya bernilai 100 ohm. Setelah di hubungkan dengan hambatan, lalu di hubungkan dengan masukan negatif pada op-amp. Besarnya penjumlahan sinyal masukan tersebut bernilai negatif karena penguat operasional dioperasikan pada mode membalik (inverting). Besarnya penguatan tegangan (Av) tiap sinyal input mengikuti nilai perbandingan R1 (sebesar 100 ohm pada rangkaian) dan resistor input masing-masing (R1,R2,R3). Hasil keluaran pada rangkaian didapatkan 3,60 V dengan input V1 = V2 = V3 = 1,2V.
1. Analisa prinsip kerja dari rangkaian adder inverting amplifier berdasarkan nilai yang didapatkan dari percobaanjawab:Pada praktikum ini, kita mengambil data dari hasil simulasi. Dalam per-cobaan Op-Amp Adder, kami memperoleh data seperti pada jurnal . Data tersebut menunjukan bahwa besarnya tegangan output merupakan hasil pen- jumlahan dari sinyal input 1 dan sinyal input 2. Penjumlahan kedua sinyalinput tersebut dilakukan karena keduanya dihubungkan secara seri terhadapOp-Amp negatif. Untuk lebih menyakinkan, maka percobaan ini dilakukan empat kali pengambilan data dengan memvariasikan tegangan input 1 dantegangan input 2, dan hasilnya ternyata memang merupakan penjumlahandari sinyal input 1 dan sinyal input 2 tetapi memiliki nilai yang negatif hal iniberdasarkan pada persamaan 1. Tanda negatif tersebut menunjukan bahwasinyal tegangan output memiliki beda fase dengan sinyal tegangan inputyaitu sebesar 180 derajat, hal ini sama seperti pada penguat Op-Amp In-verting/pembalik.
2. Bagaimana perbandingan antara nilai perhitungan dengan pengukuran dan jika terjadi perbedaan berikan alasannya
Jawab:
Perhitungan:
Dari perhitungan diperoleh perbedaan dengan yang terukur pada saat percobaan. Ini terjadi karena tegangan input yang diinputkan nilai tidak benar-benar tepat dan juga diakarenakan oleh RF yang sehingga terjadi perbedaan antara nilai perhitungan dan percobaan yang telah dilakukan.
Dari perhitungan diperoleh perbedaan dengan yang terukur pada saat percobaan. Ini terjadi karena tegangan input yang diinputkan nilai tidak benar-benar tepat dan juga diakarenakan oleh RF yang sehingga terjadi perbedaan antara nilai perhitungan dan percobaan yang telah dilakukan.
1. VIDEO PENJELASAN [DOWNLOAD]
2. VIDEO PERCOBAAN [DOWNLOAD]
